Технология ГНБ

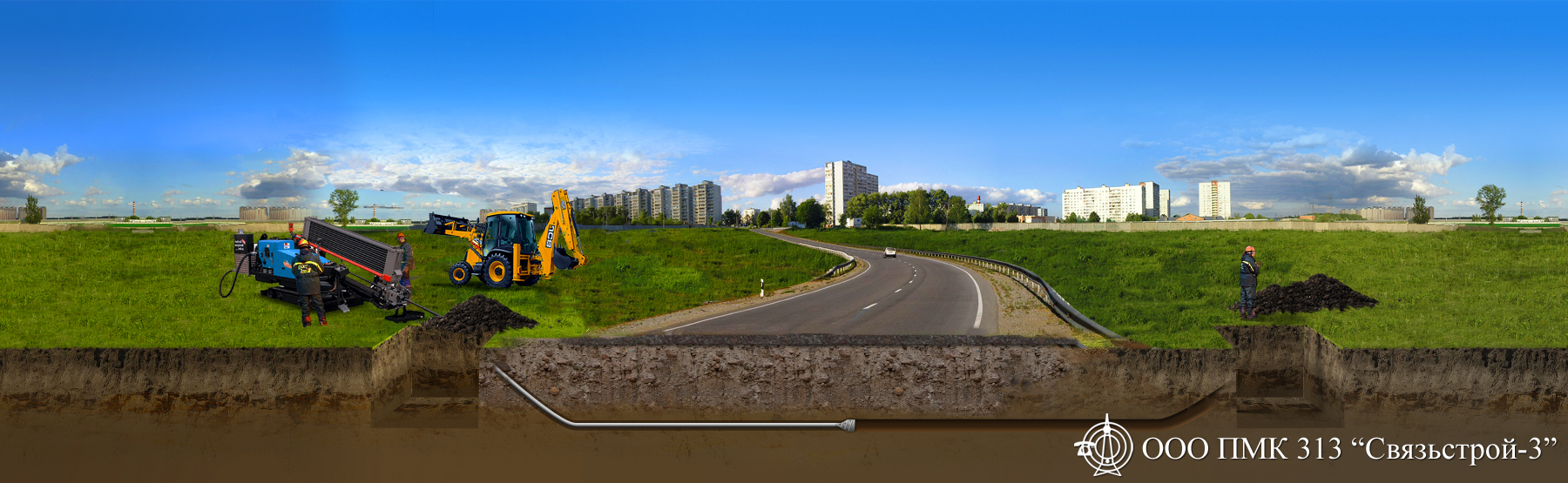

Этап 1. Бурение пилотной скважины

Бурение пилотной скважины - особо ответственный этап работ в бестраншейной прокладки коммуникаций. Оно осуществляется при помощи буровой головки со встроенным излучателем.

Буровая головка соединена со штангой, что позволяет управлять процессом бурения и обходить препятствия в любом направлении. Контроль за местоположением буровой головки осуществляется с помощью локатора, который принимает и обрабатывает сигналы встроенного излучателя.

На мониторе локатора отображается информация о местоположении буровой головки. Эти данные являются определяющими для контроля траектории строящегося трубопровода. Бурение пилотной скважины завершается выходом буровой головки в заданной точке.

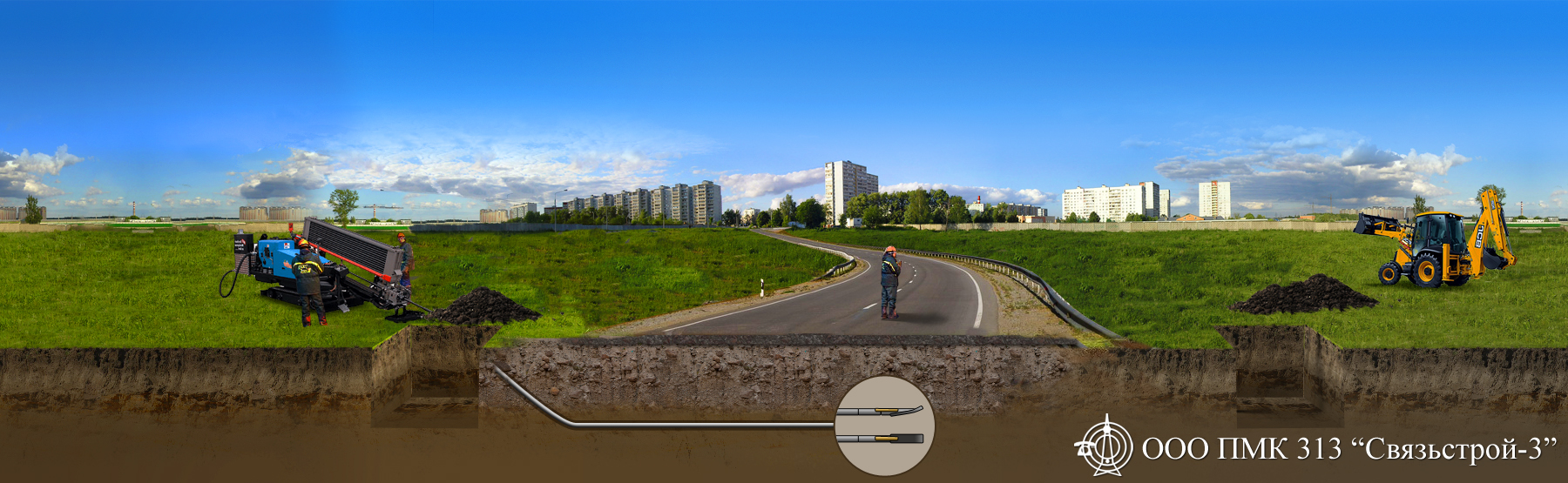

Этап 2. Расширение скважины

Расширение скважины осуществляются после завершения пилотного бурения. При этом вместо буровой головки присоединяется - расширитель. С помощью тягового усилия с одновременным вращением расширитель протягивается в направлении буровой установки, расширяя пилотную скважину до необходимого диаметра.

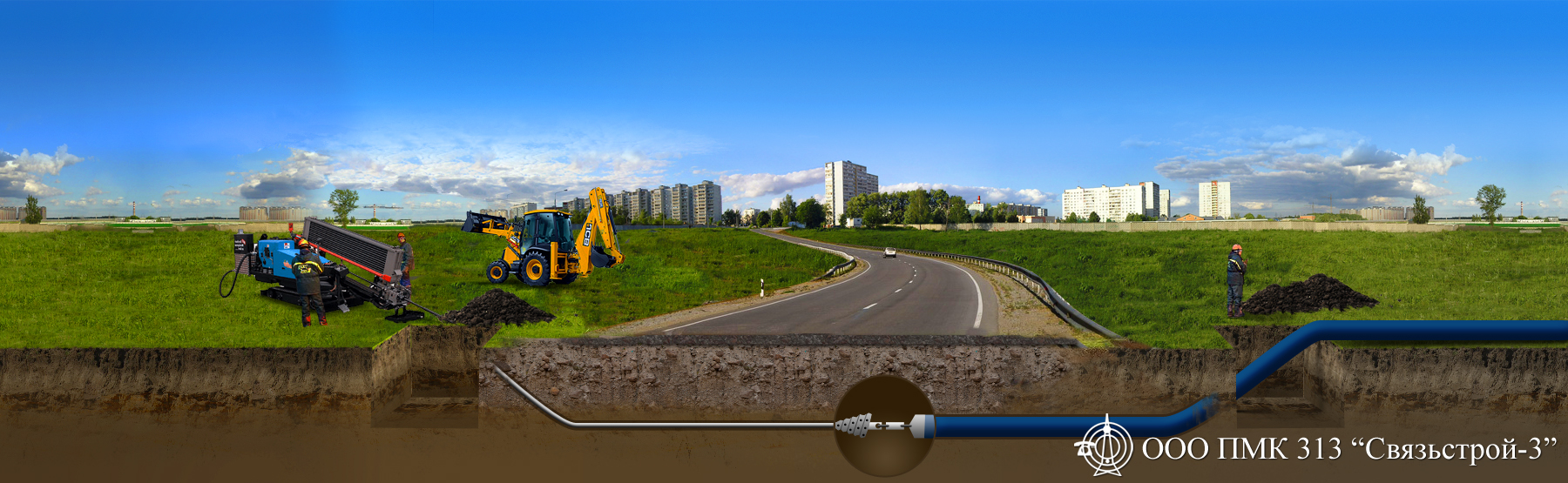

Этап 3. Протягивание трубопровода

На противоположной от буровой установки стороне скважины располагается трубопровод. К переднему концу трубопровода крепится оголовок с вертлюгом и расширителем. Вертлюг вращается с расширителем, и в тоже время не передает вращательное движение на трубопровод.

Таким образом буровая установка затягивает в скважину трубопровод по проектной траектории.
